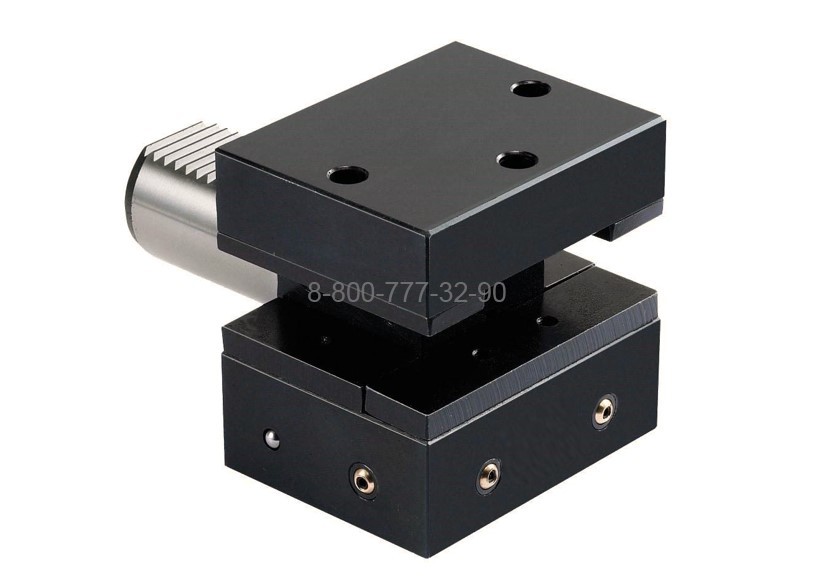

D2-30x20x60 держатель инструмента VDI двойной универсальный, перевернутый, левый

D1-30x20x60 резцедержатель инструмента VDI двойной универсальный, правый. По назначению форма D1 соответствует держателям коротких серий C1, C2 и B1. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для наружной токарной обработки и торцевого точения. Высота h1 - 20 мм, h2 - 16 мм (с проставкой 16 мм, без проставки 20 мм). Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров. Универсальный тип оправок VDI используется для разнообразной наружной токарной обработки.

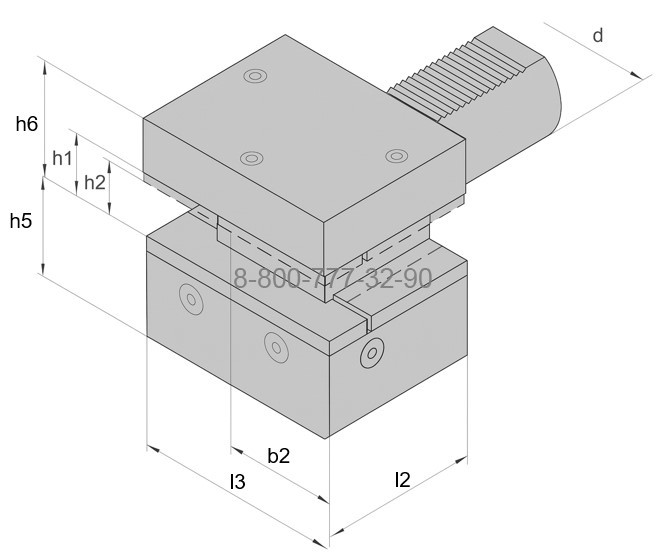

Технические характеристики

• Вес, кг 2.4
• Серия держателя D2
• d1 ,мм 30
• h1 ,мм 20
• b1 ,мм 35
• b2 ,мм 17
• Исполненени блока Левый
• b3 ,мм 23
• Размер хвостовика VDI 30
• h2 ,мм 16
• h5 ,мм 35
• h6 ,мм 38
• l1 ,мм 42
• l2 ,мм 60
• l3 ,мм 76
