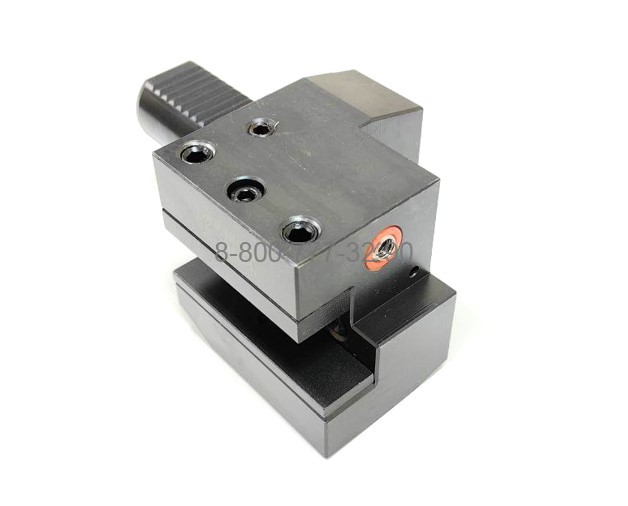

C2-40x25x85 держатель инструмента VDI аксиальный, левый

C2-40x25x85 держатель инструмента VDI аксиальный, левый. Опорная поверхность расположена ниже оси центров. Предназначен для наружного и торцевого точения. Высота h1 составляет 25 мм или 20 мм при использовании проставки. Опорная плоскость инструмента направлена вдоль хвостовика, резец устанавливается пластиной вверх, при этом его опора находится ниже оси центров. Аксиальные оправки VDI подходят для цилиндрической, конической и контурной обработки. Блоки типа C оптимальны для торцевых канавочных резцов. Хвостовик выполнен по DIN 69880 (ГОСТ 24900) и фиксируется в отверстии револьверной головки. В корпусе расположены три винта: два крепят инструмент, третий с пружиной удерживает прихват и обеспечивает его плавное перемещение. Имеется внутренний канал для подачи СОЖ с регулируемым направлением. Инструмент VDI обеспечивает быструю замену и совместим с оснасткой любых производителей.

Технические характеристики

• Вес, кг 3.4
• Серия держателя C2
• d1 ,мм 40
• h1 ,мм 25
• b1 ,мм 90
• b2 ,мм 47.5
• Исполненени блока Левое
• b3 ,мм 25.5
• Размер хвостовика VDI 40
• h2 ,мм 20
• h5 ,мм 32.5
• h6 ,мм 48
• l1 ,мм 85
• l2 ,мм 12.5
• l3 ,мм 30
