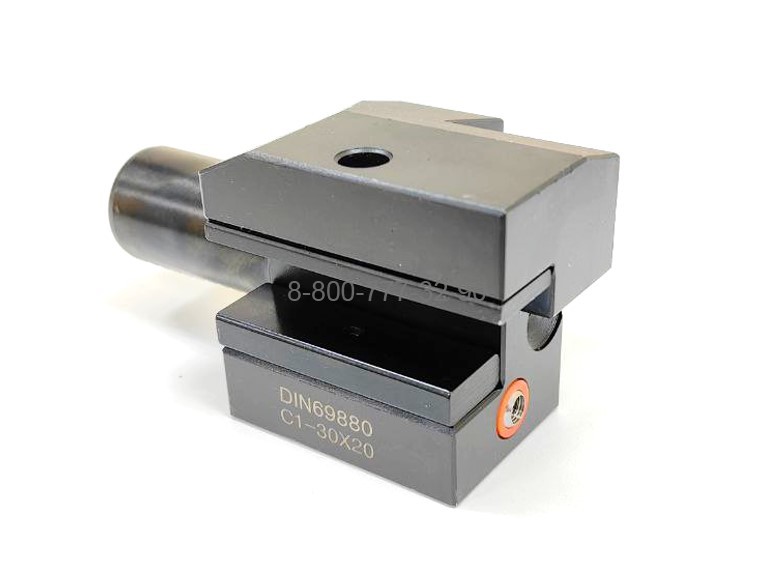

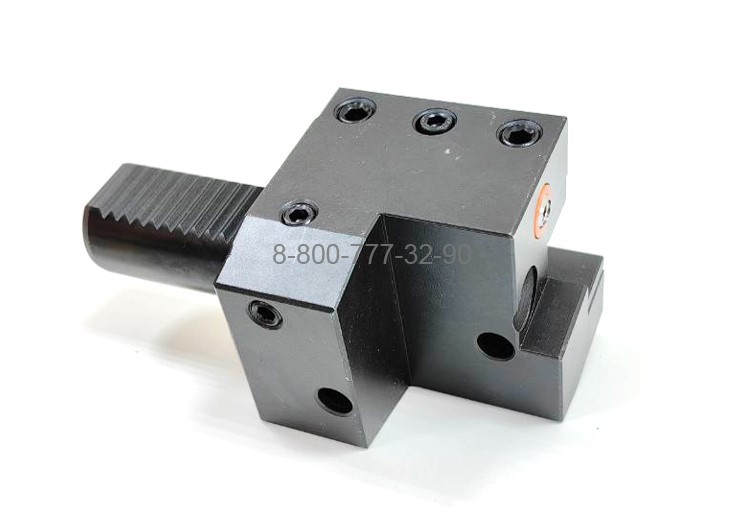

C1-30x20x70 держатель инструмента VDI аксиальный, правый

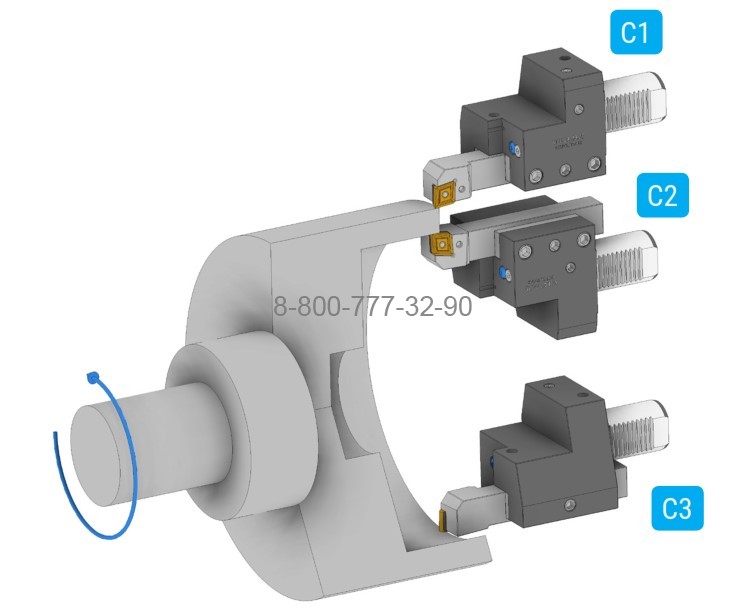

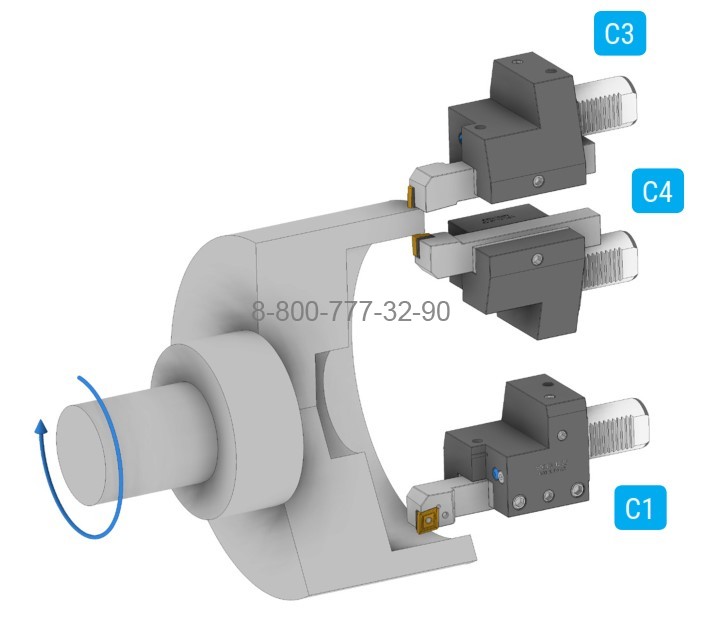

C1-30x20x70 держатель инструмента VDI аксиальный, правый. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Держатели в револьверную головку для наружной токарной обработки и торцевого точения. Высота h1/h2 20/16 мм (с проставкой 16 мм, без неё 20 мм). Аксиальные оправки VDI подходят для цилиндрической, конической и контурной обработки. Блоки типа C оптимальны для торцевых канавочных резцов. Хвостовик выполнен по DIN 69880 (ГОСТ 24900) и фиксируется в отверстии револьверной головки Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока СОЖ производиться поворотом шарика. Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

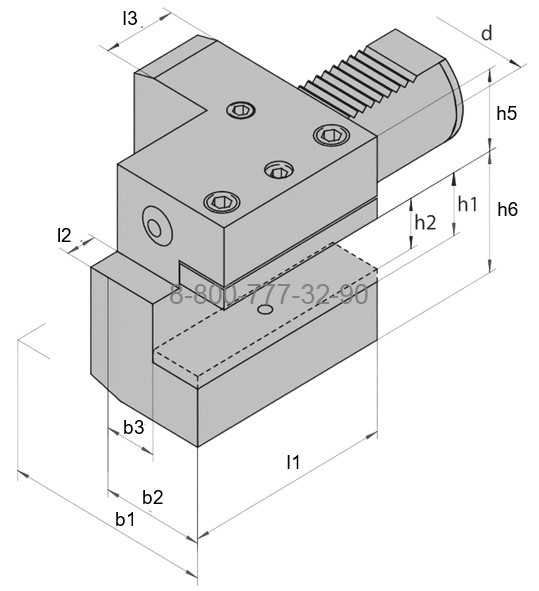

Технические характеристики

• Вес 1.9
• Вес, кг 1.9
• Серия держателя C1
• d1 ,мм 30
• h1 ,мм 20
• b1 ,мм 70
• b2 ,мм 35
• Исполненени блока Правое
• b3 ,мм 17
• Размер хвостовика VDI 30
• h2 ,мм 16
• h5 ,мм 28
• h6 ,мм 38
• l1 ,мм 70
• l2 ,мм 10
• l3 ,мм 30
