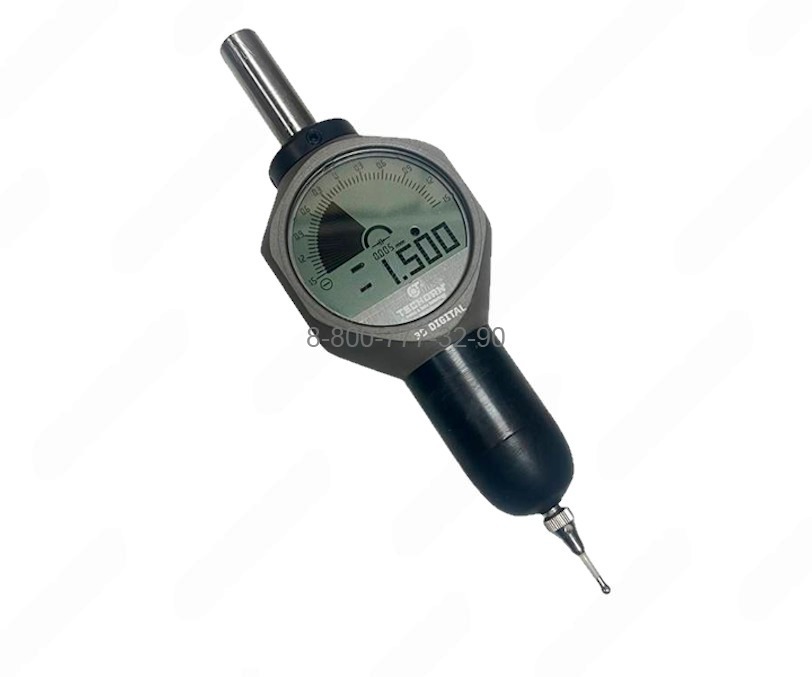

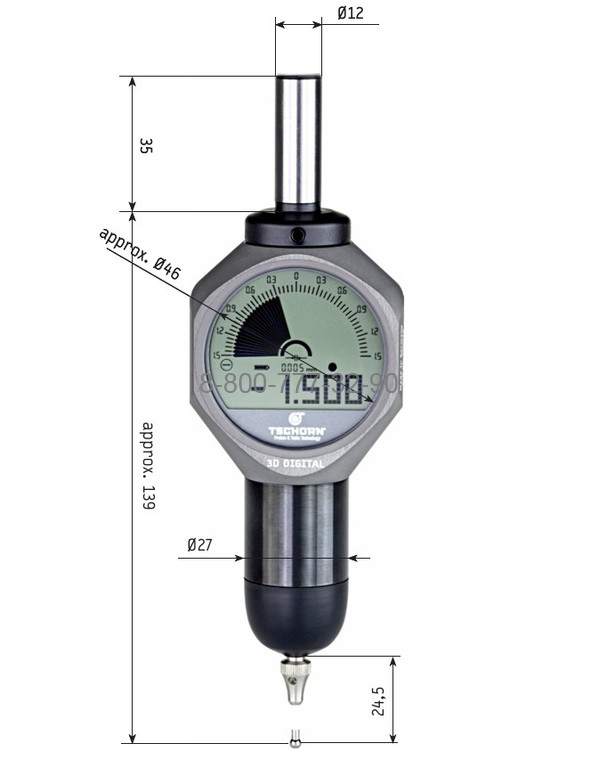

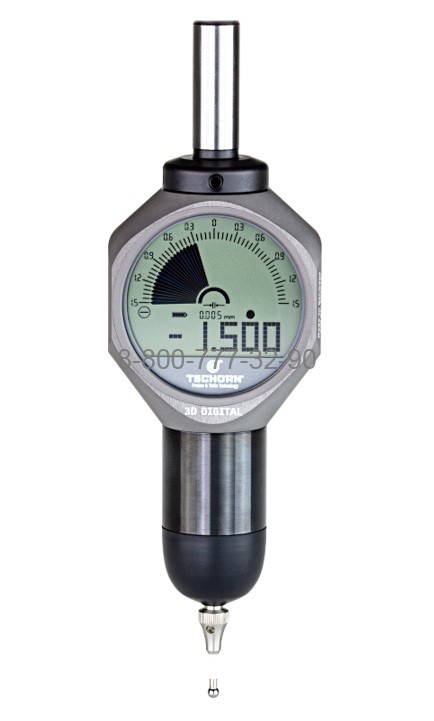

001D30012 3D-тестер цифровой для привязки по осям X, Y, Z, хвостовик D12

TSCHORN 3D Taster Digital (001D30012)— это высокоточный 3D щуп для фрезерных и обрабатывающих центров с ЧПУ, предназначенный для быстрого и удобного определения нулевой точки детали, привязки по осям X / Y / Z, а также для выверки заготовки или тисков относительно осей станка.
Модель сочетает в себе цифровую и аналоговую индикацию, благодаря чему оператор получает одновременно точное числовое значение и наглядный визуальный контроль процесса касания.

Основные преимущества

Комбинированная индикация: цифровая + аналоговая

Главная особенность TSCHORN 3D Taster Digital — это совмещение цифрового дисплея и аналоговой шкалы в одном приборе.
Цифровая индикация обеспечивает точное считывание показаний, а аналоговая шкала позволяет визуально отслеживать быстро меняющееся значение во время подвода к детали. Это делает работу заметно удобнее и снижает вероятность ошибки при установке нуля.

Светодиодная индикация статуса измерения

Встроенный LED-индикатор помогает контролировать процесс касания:

• показывает рабочую зону измерения,
• предупреждает о приближении к пределу,
• снижает риск чрезмерного нажатия и повреждения прибора.

Быстрый поиск нуля по всем осям

Прибор позволяет оперативно выполнять:

• поиск кромки детали,
• определение нулевой точки,
• выставление координат по X, Y и Z,
• выравнивание детали и оснастки относительно осей станка.

Надёжная конструкция для производства

Корпус выполнен в компактном и тонком исполнении, что удобно при работе в ограниченном пространстве.
Прибор имеет защиту IP67, что делает его устойчивым к воздействию производственной среды. Каждое устройство поставляется с серийным номером и заводским сертификатом контроля.

Как работает TSCHORN 3D Taster Digital

Щуп устанавливается в инструментальный держатель, после чего выполняется настройка биения. Далее оператор подводит прибор к детали и контролирует показания:

• Грубая шкала облегчает быстрый подвод,
• Точная шкала позволяет уверенно подойти к нулевой точке,
• при достижении 0 ось шпинделя точно совмещается с кромкой детали,
• при превышении допустимого хода срабатывает предупреждение.

Такой принцип делает настройку простой, быстрой и безопасной даже при интенсивной ежедневной эксплуатации.
